Построение основного чертежа блузки свободного покроя
Фасоны и конструкции блузок многообразны, но основа для блуз с втачным рукавом одинакова для всех. На рисунке дан чертеж выкройки блузки прямого покроя. Основой для построения чертежа служат мерки (в скобках даны мерки для стандартного 48 размера):
окружность шеи............18
окружность груди..........48
глубина проймы..............19
длина полочки..................44
длина спинки....................40
ширина плеча..................14
ширина спинки.................18
длина изделия .................66
длина рукава.....................60

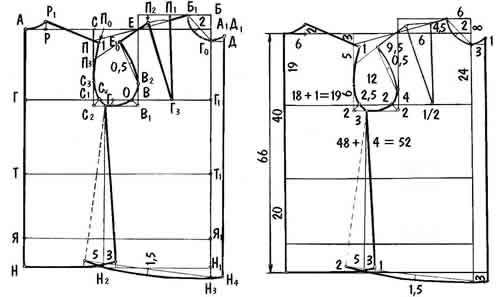

Для облегчения построения чертежа основной выкройки даны два чертежа — один с буквенными обозначениями, другой с цифровыми.
Спинка блузки. Провести произвольную вертикальную линию, поставить точку А. Из точки А вниз отложить мерку длины изделия (66 см), поставить точку Н.
Глубина проймы. Из точки А отложить вниз мерку .глубины проймы (19 см), поставить точку Г. Глубину проймы можно исчислить из 1/3 окружности груди плюс 3 см.
Длина спинки. Из точки А отложить вниз мерку длины талии спинки (40 см), поставить точку Т.
Линия бедер. Из точки Т отложить вниз 20 см (для всех размеров), поставить точку Я.
Ширина блузки. Из точек А, Г, Т, Я и Н вправо провести линии, на которых отложить окружность груди плюс 4 см на свободное облегание (48 + 4 = 52 см)., Конечные точки обозначить А1, Г1, Т1, Я1 и Н1. Точки Н1, А1 соединить прямой. Линия А1 Н1 — центральная линия блузки.
Ширина списки. Из точки А отложить вправо мерку ширины спинки плюс 1 см (18 + 1 = 19 см), поставить точку С. Из точки Г отложить 19 см, поставить точку С1. Точки С1, С соединить прямой (ширина спинки равна 1/3 окружности груди плюс 3 см).
Ширина проймы. Из точки С1 отложить вправо 1/4 окружности груди (12 см), поставить точку В. Из точки В к линии А А1 восстановить перпендикуляр, точку пересечения обозначить точкой Е.
Углубление проймы. Из точек С1, В опустить вниз линии по 2 см, поставить точки С2, В1. Точки С2, В1 соединить прямой.
Ширина ростка спинки. Для построения ростка спинки из точки А отложить вправо 1/3 окружности шеи (6 см), поставить точку Р.
Высота ростка. Из точки Р провести вверх под прямым углом линию, на которой отложить 2 см, т. е. 1/3 ширины ростка, поставить точку Р1. Точки Р1, А соединить плавной кривой линией — получим вырез горловины спинки.
Плечевой скос спинки. Величина плечевого скоса спинки зависит от высоты плеч. Для плеч нормальной высоты берут скос 3 см, высоких — 2 см, низких— 4 см. В данном случае берем скос 3 см, так как считаем, что плечи нормальной высоты. Из точки С по линии СС1 отложить вниз 3 см, поставить точку П, которую соединить прямой, с точкой Р1, продолжив ее вправо на 1 см (1 см дается для посадки плеча спинки). Конечную точку этой прямой обозначить П0.
Пройма спинки. Для оформления проймы спинки от точки С2 вправо отложить 3 см (для всех размеров), поставить точку Г2. От точки Г2 вниз до пересечения с линией низа провести прямую, в точке пересечения поставить Н2. Из точки Н2 отложить вправо 3 см и соединить прямой с точкой Г2.
Вспомогательные точки для оформления проймы спинки. Чтобы легче было оформить пройму спинки, нужно наметить несколько вспомогательных точек, т. е. от точки С1 отложить вверх 6 см (для всех размеров), поставить точку С3. Провести биссектрису угла С2, на которой отложить 3 см, поставить точку С4. Соединить плавной кривой точки П0, С3, С4, Г2.
Полочка блузки. Чертеж выкройки полочки и спинки разрабатывается, на плане, на котором уже построена спинка и показаны основные горизонтальные линии. Построение чертежа полочки производится в следующей последовательности.
Из точки Г1 вверх отложить половину окружности груди (24 см), поставить точку Б. Из точки Б влево провести произвольную линию.
Вырез горловины полочки. Из точки Б отложить влево 1/3 окружности шеи (6 см), поставить точку Б1. Вниз из точки Б отложить 8 см, поставить точку Г0 (8 см получилось от деления окружности шеи на три плюс 2 см). Точки Г0, Б1 соединить прямой. Из центра этой линии сделать углубление в 2 см и провести плавную кривую линию. Величина 2 см может меняться в зависимость от моды и фасона изделия.
Плечевой контур полочки. Из точки Б1 провести влево наклонную линию к точке П (на спинке).
Передний контур плечевой вытачки. Для определения переднего контура вытачки отрезок В Г1 разделить пополам, поставить точку Г3. Из точки Г3 восстановить перпендикуляр на линию плеча, точку пересечения обозначить П1. Эта линия — передний контур вытачки.
Ширина нагрудной вытачки. Из точки П1 отложить влево 6 см, поставить точку П2. Точки П2, Г3 соединить прямой. На линии П2 Г3 отложить длину переднего контура вытачки. Уравнивая стороны вытачки, линию П2 Г3 немного продолжить вверх от плечевого контура, затем плавной кривой соединить с точкой П1. Получим верхний контур вытачки. Ширина вытачки для 48 размера равна 6 см, 50 — 7 см, 52 — 8 см и т. д. Ширина вытачки увеличивается на 1 см на каждый размер больше 48 размера и уменьшается на 1 см меньше с 48 размера.
Длина плечевого контура полочки. Измерить ширину плеча спинки. От этой величины отнять 4,5 см, т. е. величину отрезка Б1 П1, который образовался при восстановлении перпендикуляра из точки Г3 (14 — 4,5 = 9,5 см). Из точки П на спинке отложить вниз 5 см, поставить точку П3. Точку П3 соединить с верхней точкой боковой стороны вытачки П2. На линии П2 П3 отложить 9,5 см, поставить точку Е0.
Вспомогательные точки проймы полочки. Для правильного оформления проймы полочки нужно наметить вспомогательные точки. Из точки В отложить вверх 4 см, поставить точку В2. Точки В2, Е0 соединить. Провести биссектрису угла В1 в 2 см, поставить точку О. По центру.линии Е0В2 сделать углубление в 0,5 см. Плавной кривой соединить точки Е0, В2, О, Г2 — получим контур проймы полочки.
Боковой контур полочки. Для расширения полочки по линии низа из точки Н2 отложить влево 5 см и провести прямую к точке Г2 — получим контур бока полочки.
Нижний контур полочки. На центральной линии полочки от точки Н1 отложить вниз 3 см, поставить точку Н3. По линии бока полочки сделать скос в 2 см, провести прямую к точке Н3. На середине этой линии отмерить вниз 1,5 см. Плавной кривой соединить точку Н3 с точкой скоса бока.
Припуск для оформления застежки блузки. Для того, чтобы блузка имела застежку, по центру полочки от точек Г0 и Н3 отложить вправо 3 см, поставить точки Д и Н4. Соединить точки Д и Н4 прямой, продолжив ее от точки Д вверх на 1 см, поставить точку Д1. Соединить точки Г0, Д1 слегка вогнутой линией.
