платье с цельнокроеным рукавом и ластовицей

Платье на рисунке сделано из набивной ткани. Рукав полудлинный, книзу суженный. Лиф плотно облегает фигуру, по центру полочки сделана драпировка, подрез которой отделан цветком. Юбка прямая, густо присобранная по линии талии. Платье с широким поясом. Спинка прямая. Для свободного движения руки в рукав и бок лифа вшита ластовица — бочок. Мерки даются в см:

окружность шеи........................18
окружность груди......................48
окружность талии.....................38
ширина спинки..........................17
глубина задней проймы.........19
глубина передней проймы.30,5
длина полочки...........................44
длина  спинки............................40

Построение чертежа выкройки. При измерении фигуры мерка длины для цельнокроеного рукава измеряется от основания шеи через плечо, через слегка согнутый локоть до желаемой длины. Чертеж выкройки лифа с цельнокроеным рукавом и с ластовицей строится на плане основной выкройки, с той лишь разницей, что здесь не оформляется пройма, а рукав чертится вместе со спинкой и полочкой. Для того, чтобы изделие было удобно в носке и не стесняло движений рук, в рукав и бок лифа вшивается специальная деталь — ластовица.

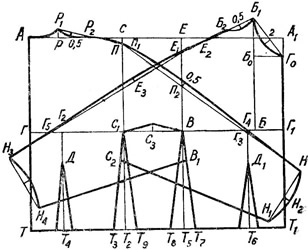

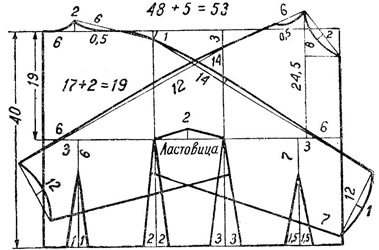

По данным мерки построить план выкройки и отметить соответственно точки А, А₁, Г, Г₁, Т, Т₁ (см. рис.). Ширина равна окружности груди плюс 5 см на свободное облегание (48 + 5 = 53 см).

Спинка.

Ширина ростка спинки. Из точки А отложить вправо 1/3 окружности шеи 6 см, поставить точку Р.

Высота ростка. Из точки Р отложить вверх 2 см, поставить точку Р₁. Точки Р₁, А соединить слегка вогнутой-линией — получим контур выреза горловины спинки.

Ширина спинки. Из точек А, Г отложить вправо ширину спинки 17 см плюс 2 см на свободное облегание (17 + 2= 19 см) поставить точки С и С₁. Точки С, С₁ соединить прямой линией, которую продолжить вниз до пересечения с линией ТТ₁ поставить точку Т₂.

Срез плеча спинки. Из точки С отложить вниз 1 см (для всех размеров), поставить точку П. Точки P₁, П соединить прямой, продолжив ее вправо на 1 см, поставить точку П₁ (1 см дается на посадку плеча спинки). Для того, чтобы изделие хорошо облегало плечо, из точки Р₁ отложить вправо 6 см, поставить точку Р₂. По центру линии Р₁Р₂ сделать углубление в 0,5 см (для всех размеров), провести слегка вогнутую линию к точке П₁ — получим линию плеча спинки.

Срез бока спинки. Для плотного облегания лифа по линии талии нужно уменьшить ширину спинки по линии бока. Для этого из точки Т₂ отложить влево 2 см, поставить точку Т₃. Точки Т₃, С1 соединить — получим боковой контур спинки.

Талиевая вытачка на спинке. Из точки Г отложить вправо ширину ростка спинки 6 см, поставить точку Г₂. Из точки Г₂ провести вниз прямую до пересечения с линией ТТ₁, поставить точку Т₄. Из точки Г₂ вниз отложить 6 см, поставить точку Д. Из точки Т₄ вправо и влево отложить по 1 см, соединить эти точки с точкой Д — получим вытачку у талии спинки.

Ширина проймы. Из точки C₁ отложить вправо 1/4 окружности груди 12 см, поставить точку В. Из точки В провести вниз прямую до пересечения с линией ТТ₁, поставить точку Т₅. Из точки В провести вверх линию до пересечения с линией АА₁, поставить точку Е.

Длина рукава спинки. Из точки Г₁ отложить влево ширину ростка спинки плюс 3 см (6 + 3 = 9 см), поставить точку Г₃. Точки Г₃, П₁ соединить прямой линией, продолженной от точки Г₃ произвольно. На этой линии от точки П₁ отложить длину рукава 59 — 14 см (ширину плеча спинки), т. е. 45 см, поставить точку Н. От точки П₁ отложить 14 см (для всех размеров), поставить точку П₂. Из точки П₂ отложить вверх 0,5 см. Плавной кривой соединить точки П₁, Н через углубление — получим верхний контур рукава спинки.

Ширина рукава. Из точки Н провести вниз под прямым углом линию, на которой отложить 12 см, поставить точку Н₁. По центру линии НН1 сделать вправо углубление в 1 см, поставить точку Н₂. Плавной кривой соединить точки Н, Н₂, Н₁ — получим нижний контур рукава спинки.

Подрез на спинке и полочке для ластовицы. От точки С₁ (на спинке) отложить вниз 6 см (для всех размеров), поставить точку С₂. На полочке от точки В отложить вниз 6 см (для всех размеров), поставить точку В₁.

Нижний контур рукава спинки. Для получения нижнего контура рукава точку Н₁ соединить с точкой С₂ прямой линией.

Полочка.

Высота передней проймы. Из точки Г₁ отложить влево 1/3 окружности шеи 6 см, поставить точку Б. Из точки Б провести вверх линию, на которой отложить высоту передней проймы минус 1/3 окружности шеи (высота проймы измеряется от седьмого шейного позвонка: 30,5 — 6 = = 24,5 см), поставить точку Б₁.

Вырез горловины полочки. Из точки Б₁ отложить вниз 1/3 окружности шеи плюс 2 см (6 + 2 = 8 см), поставить точку Б₀. Из точки Б₀ провести вправо линию до пересечения с центральной линией груди, поставить точку Г_о. Точки Г_о, Б₁ соединить, по ее центру сделать углубление в 2 см. Плавной кривой соединить точки Б₁, Г_о — получим вырез горловины полочки.

Срез плеча полочки. Из точки Е отложить вниз 3 см (для всех размеров), поставить точку Е₁. Точку Е₁ соединить прямой с точкой Б₁.

Длина плеча полочки. Из точки Б₁ на линии Б₁Е₁ отложить длину плеча спинки (от точки Р₁ до точки П), т. е. 14 см, поставить точку Е₂. Для того, чтобы изделие хорошо облегало плечо, из точки Б₁ по прямой Б₁E₂ отложить влево 6 см, поставить точку Б₂. По центру линии Б₁Б₂ сделать углубление в 0,5 см; плавной кривой соединить точки Б₁, Б₂, продолжив ее до точки Е₁ — получим плечевой контур полочки.

Талиевая вытачка полочки. Из точки Г₁ отложить влево 7 см, поставить точку Г₄. Из точки Г₄ опустить вниз прямую до пересечения с линией талии, поставить точку Т₆. Из точки Г₄ отложить вниз 7 см, поставить точку Д₁. Из точки Т₆ отложить вправо и влево по 1,5 см, затем эти точки соединить с точкой Д₁ — получим талиевую вытачку полочки. Для того, чтобы изделие плотнее облегало талию, сделать срез по линии бока: из точки T₅ отложить вправо 3 см, поставить точку Т₇ Точку Т₇ соединить с точкой В.

Построение рукава полочки. Из точки Г₂ отложить влево 3 см, поставить точку Г₅. Точку Е₁ соединить с точкой Г₅, продолжив ее произвольно. Из точки Е₂ отложить длину рукава 45 см, поставить точку Н₃. Из точки Е₂ отложить 14 см и сделать углубление в 1 см, поставить точку Е₃. Затем провести плавную кривую, соединяя точки Е₁, Е₃, Н_з, — получим верхний, контур рукава полочки.

Ширина рукава полочки. Из точки Н₃ провести под прямым углом вниз линию, на которой отложить ширину рукава 12 см, поставить точку Н₄. На центре линии H₄Н₃ сделать углубление в 1 см, провести плавную кривую, соединяя точки Н₃, Н₄.

Нижний контур рукава. Точку Н₄ соединить с точкой В₁.

Ластовица.

Построение ластовицы. По ширине ластовица должна быть равна ширине проймы и по длине — расстоянию от точки C₁ до точки Т₂. В данном примере ширину проймы от точки С₁ до В разделить пополам, поставить точку С₃. Из точки С₃ сделать углубление в 2 см (для всех размеров), соединить плавной кривой через углубление точки С₁, В — получим верхний контур ластовицы.

Срез боковых контуров ластовицы. Из точки Т₅ отложить влево 3 см, поставить точку Т₈. Точки Т₈, В соединить прямой — получим передний контур ластовицы. Из точки Т₂ отложить вправо 2 см, поставить точку Т₉, соединить точки Т₉, С₉ — получим задний контур ластовицы.
